K750i ins Wasser gefallen...


Wie ich mein versenktes K750 reparieren konnte

Nach einem entspannenden Bad ist mir mein neues K750 spontan in die Wanne gerutscht...ich konnte es zwar sofort retten, aber der Schaden war da: water inside ;-)

Nachdem ich das Telefon sofort ausgeschaltet hatte habe ich das Batteriefach geöffnet und die SIM-Karte rausgenommen. Überall waren Wassertropfen zu sehen.

Wie ich das Wasser entfernt habe

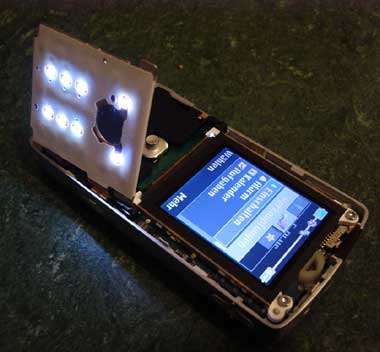

Ich wirbelte das Telefon herum um das Wasser heraus zu zentrifugieren. Aber unter dem Display war noch deutlich Wasser zu sehen. Deswegen habe ich es durch die Batterieöffnung gefönt und eine Nacht auf der Heizung liegen lassen.

Am nächsten Morgen sah eigentlich alles ganz gut aus: das Wasser unter dem Display war fast verschwunden, und ich wagte es, die Batterie schon mal wieder einzulegen. Überraschenderweise ging das Telefon sofort von selbst an, ohne dass ich auf den Einschaltknopft gedrückt hätte (wahrscheinlich hat das mit meinen späteren Problemen zu tun). Alles schien zu funktionieren, nur der Joystick und einige Tasten hatten von Zeit zu Zeit ziemliche Ausfallerscheinungen.

Wie ich die meisten Tasten wiederhergestellt habe

Ich öffnete das Gehäuse indem ich die Schrauben im Batterifach herausdrehte. Dann bin ich mit einem dünnen Messer zwischen die schwarzen und den silbernen Teil des Gehäuses gefahren und habe, wenn das schwarze Teil z.B. oben liegt, mit der Messerspitze leicht nach innen und unten gehebelt. Die schwarzen Teile greifen mit kleinen Plastikfingern von innen in das silberne Teil, d.h. man muss das silberne leicht weiten, um diese Finger zu lösen.

Ich habe auch das Keyboard, das Display und die Hauptplatine entfernt, aber dazu gibts bessere Anleitungen im Netz als ich sie schreiben könnte. Ich war zu nervös um noch Fotos zu machen ;-)

So liess ich alles gut trocknen, und nach dem Zusammenbau ging eigentlich alles wieder, nur dass sich das Telefon immernoch von selbst anschaltete wunderte mich.

Im Batteriefach war mir auch noch ein kleiner Aufkleber aufgefallen, der früher weiß war und nun blutrot. Scheinbar ein Wasser-Detektor, etwas ähnliches klebt auch auf der Batterie, aber der hat wohl nichts abbekommen. Aber meine Garantie fällt damit natürlich ins Wasser ;-)

Noch mehr Ärger

Nach einer Weile bemerkte ich, dass der Anschalter immer noch nicht funktionierte. Allerdings schaltete sich das Telefon nun auch nicht mehr selbst ein, und wenn ich den Akku entfernen musste, weil sich das Telefon mal wieder (wie so oft) softwareseitig aufgehängt hatte, konnte ich es nicht mehr anschalten, außer ich schloss es per USB an den Computer an. Was wenn kein Computer in der Nähe ist?

Also zerlegte ich das Telefon nochmal, vielleicht fällt mir ja eine korrodierte Stelle oder so etwas auf. Mir fiel beim Messen des Anschalt-Minitasters oben am Mainboard auf, dass ich keinen Kontakt bekam, wenn ich die Taste drückte.

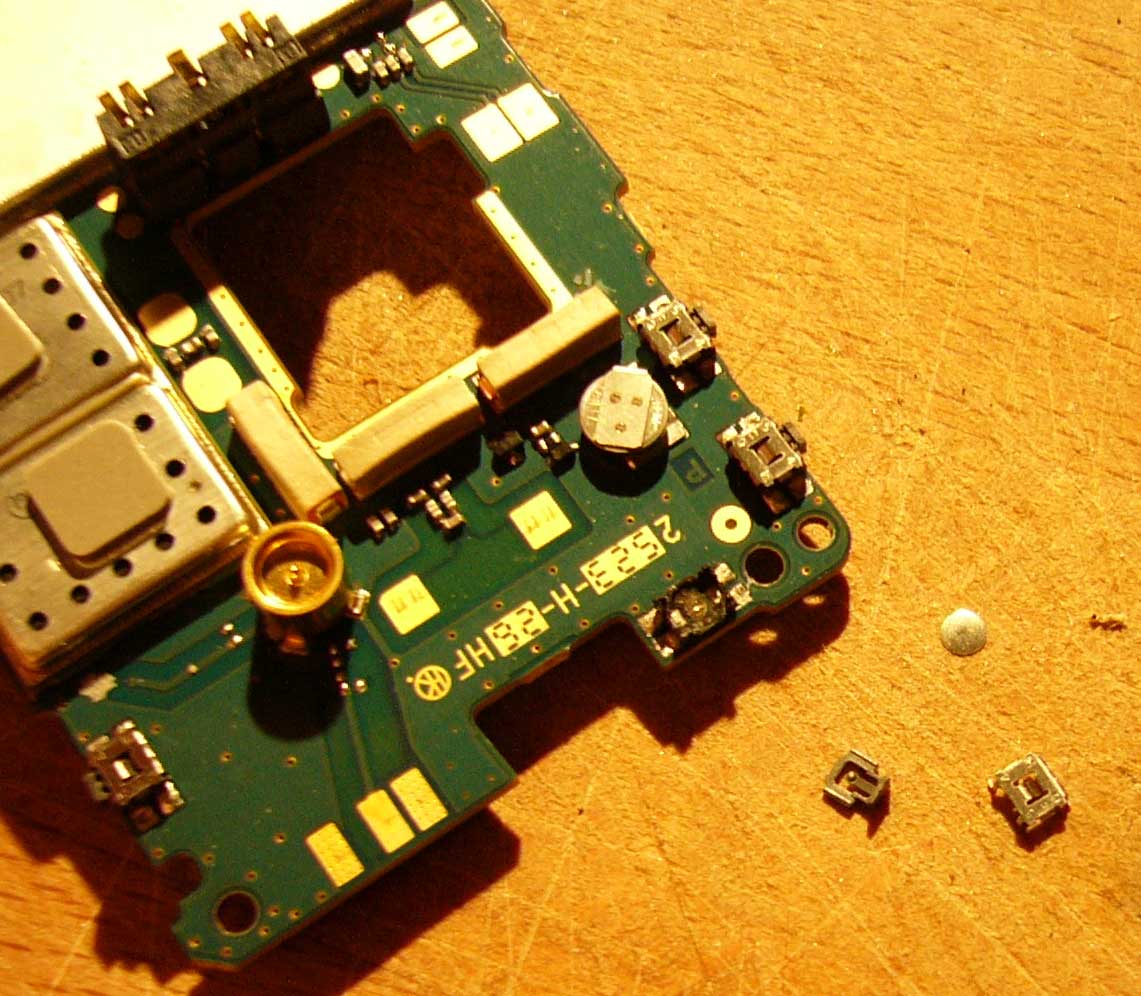

Das Telefon ist ohnehin kaputt, dachte ich mir, also kann ich den Taster ruhig zerlegen. Mit einem scharfen Cuttermesser hebelte ich die kleine Metallklammer (1) herunter und nahm das kleine Plastikteil (2) heraus, das den horizontalen Druck beim Betätigen des Tasters in einen vertikalen Druck umwandelt, der auf ein kleines Metallplättchen (3) drückt, das unter eine Folie im Plastikgehäuse der Taste liegt und den Kontakt herstellt.

Auf der Unterseite des Plättchens fiel mir ein schwarzes Material auf. Offensichtlich ist durch das Wasser im Telefon ein Kurzschluss entstanden, der ständig Strom durch den Taster fließen ließ, der so groß war dass durch die Hitze das Plastik der Basis ein wenig geschmolzen war.

Ich kratzte das Plastik ab, setzte den Taster wieder zusammen und voilà: alles geht seit ca. einer Woche prima.

Resumée

Ich bin nicht der erste, dem so etwas passiert, und einige schreiben, dass Wasser im Gehäuse der sichere Tod des Telefons ist. Ich halte das für Blödsinn, das Wasser hat meinem Telefon fast nichts angehabt. Auch dass die Leitungen unaufhaltsam korridieren sollen kann ich mir nicht vorstellen, denn wenn man das Telefon gleich gut trocknet (nehmt es auseinander wenn Ihr nicht zwei linke Hände habt, die Garantie ist eh futsch!) kann das Wasser eigentlich eher nur weniger negativen Effekt haben, als z.B. Schweiß, dem das Telefon ohnehin oft ausgesetzt ist.

Aber: wenn das Telefon angeht, ohne dass Ihr den Taster drückt: sofort wieder Batterie raus und noch mehr trocknen lassen! Der Taster kann sonst kaputt gehen, und die Reparatur war haarsträubend fiddelig!


Ein paar Monate später: Trouble mit dem Joystick


Ein paar Monate nach dem Wasserschaden ist nun der Joystick immer schlechter geworden. Erst ging nur gelegentlich ein Drücker ins Leere, am Ende ging aber fast gar nichts mehr, weder in die vier Richtungen, noch in der Mitte.

Also: Aufschrauben, Joystick zerlegen. Diesmal wurde es aber noch kniffliger...

Achtung: Die Reparatur ist sehr schwierig und nur ratsam, wenn das Handy ansonsten ohnehin unbenutzbar wäre, und keine Garantie mehr vorhanden ist. Die Chance den Joystick wieder unbeschädigt zusammen zu bekommen ist sagen wir 40:60. Vielleicht auch nur 30:70 und ich hatte einfach Glück ;-)

Man braucht:

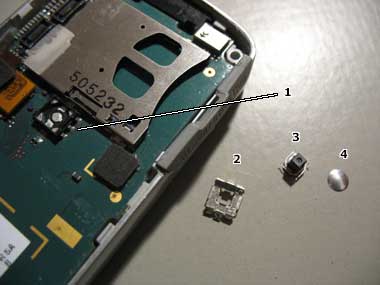

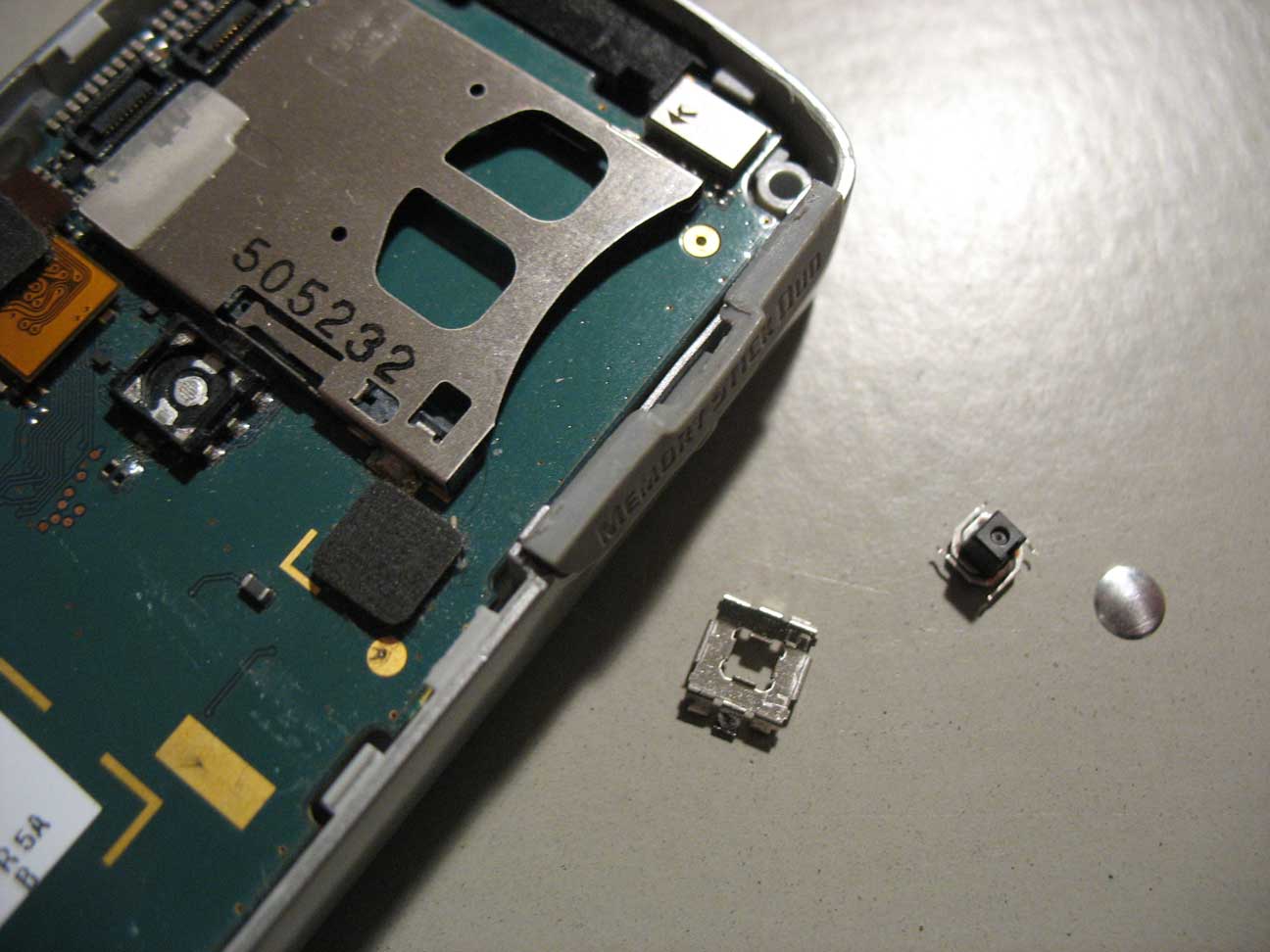

Der Joystick funktioniert jedenfalls so, dass in der Mitte ein kleines Metallknackfröschchen (4) sitzt, das bei jeder Aktion, egal ob man zentral drückt oder in eine Richtung, betätigt wird. Es wird offensichtlich leicht von einer Oxidationsschicht belegt, was dazu führt, dass kein Kontakt mehr zustande kommt.

Drückt man nun in eine Richtung werden gleichzeitig jeweils zwei der kleinen Metall-Ärmchen des Joystick-Hebels (3) auf einen der seitlichen Kontakte im Gehäuse (1) gedrückt. Aber das ist nur "zur Information" des Handies über die Richtung, der eigentliche Auslöser ist auch wieder der Knackfrosch in der Mitte.

Um den Joystick zu öffnen muss man mit einer Stecknadel von der Seite unter die beiden Klammern und die gelötete Zunge des Metalldeckels (2) fahren, die in Richtung "oben" des Handies zu sehen sind, während man einen spitzen Lötkolben an die gelötete Zunge hält.

Dann biegt man den Deckel gerade soweit auf dass man den Joystickhebel (3) und das Metallknackfröschchen (4) entfernen kann. Beides gründlich reinigen, ich habe es mit Scheuermilch und einem Q-Tip gemacht. Die Scheuermilch entfernte den Oxidationsbelag auf dem Plättchen, der meines Erachtens Schuld an dem Kontaktverlust war, recht gut, so dass die Fläche wieder glänzte. Auch die Kontakte im Gehäuse (1) habe ich mit einem feinen Schraubenzieher und der Nadel ein wenig abgekratzt, hoffe ich habe die Versilberung dabei nicht entfernt...

Das war der leichte Teil. Das Zusammenbauen ist sehr fehleranfällig. Grundsätzlich geht man dazu einfach in der umgekehrten Reihenfolge vor. Allerdings können die Klammern im Deckel sehr stark aufgebogen sein. Beim Zusammensetzen drücken sie dann auf die Platine und erzeugen einen Kurzschluss, dann geht der Joystick gar nicht.

Daher ist es wichtig sie zuerst wieder rechtwinklig zu biegen, nur die Klammerchen selbst, der Deckel ist natürlich weiterhin verbogen.

Weiterhin kann sich der Deckel bei der ganzen Aktion komplett gelöst haben (wie bei mir, sehr Ihr ja am Foto). Dann muss man auch die hinteren (unteren) Klammern und die Lötzunge wieder ganz ordentlich hinbiegen bevor man das ganze aufsetzt. Die hintere Lötzunge darf nicht den Memorystick Slot berühren!

Dann setzt man zuerst Plättchen und Hebel wieder ein (Achtung der Hebel hat eine Kerbe, die muss oben sein!), versucht den Deckel soweit wie möglich wieder flachzubiegen, hebt die beiden Klammern vor das Gehäuse während man oben auf den Deckel drückt und wenn sie unter das Gehäuse gerutscht sind (wo sie hingehören) drückt man mit sie mit einer Pinzette wieder zusammen. Als letztes lötet man die Zunge wieder an den Kontakt.

Idealerweise hat man dann ein Ohmmeter, mit dem man die korrekte Funktion schon mal testen kann. Wenn man das Handy aufrecht vor sich hält sind die Kontakte auf der linken Seite:

Rechts sind nur oberster und unterster Kontakt belegt. Man misst alle Kontakte jeweils gegen den Metalldeckel. Kein Kontakt darf direkt mit Masse (z.B. dem Memorystick Slotbech) in Verbindung stehen!

Bei mir hüpfte dann am nächsten Tag der Lötkontakt wieder ab, weil er zu sehr unter (mechanischer) Spannung stand, aber seitdem hält alles und der Joystick ist wie neu.

Ich wünsche Euch viel Glück! Sehr viel!


Disclaimer:

Versucht das nicht selbst. Wahrscheinlich hilft es eh nicht, und ich garantiere nicht dass meine Methode bei Euch funktioniert. In jedem Fall bin ich nicht dafür verantwortlich wenn Ihr Euer Telefon ruiniert beim Versuch, die magere Anleitung oben zu befolgen!

Dieser Text ist nur für den privaten Gebrauch. Er ist in keiner Form von SonyEricsson authorisiert. Es wird keine Gewährleistung in irgendeiner Form, implizit oder explizit, für obige Inhalte gewährt. Alle Markennamen sind nur zu beschreibenden Zwecken erwähnt und natürlich Eigentum der jeweiligen Markeninhaber. Der Text darf kostenlos verwendet werden, außer in kommerziellen Produkten oder Software-Paketen, ohne dass ich dazu meine Zustimmung gegeben habe.

Inspired by: se-foren.de


Themes

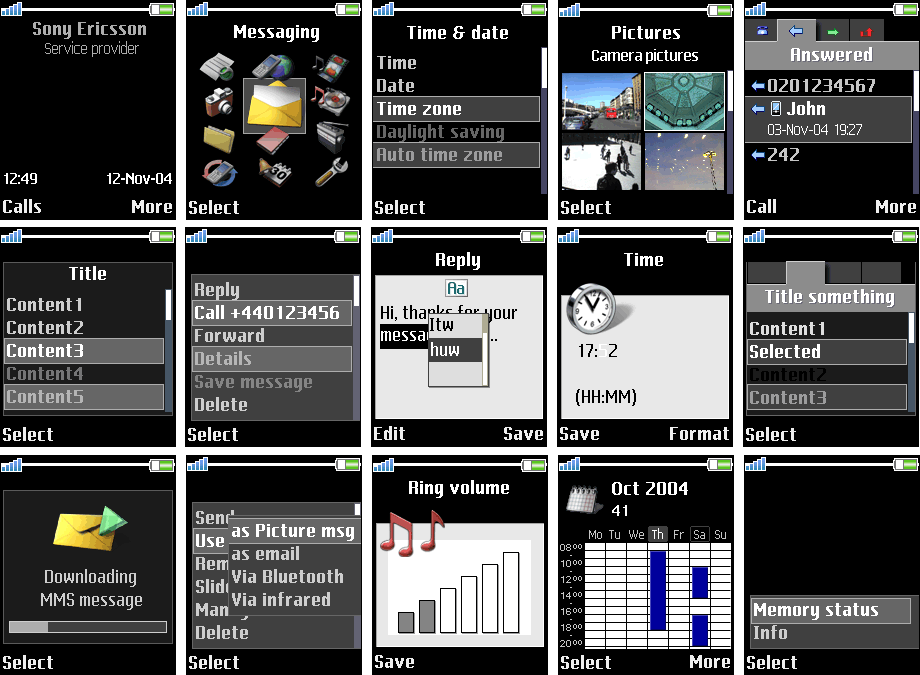

Einfaches schwarzes Theme

''@_straight.thm [27kB]

Weil ich keine einfarbigen Themes finden konnte habe ich selbst ein schlichtes schwarzes Theme erstellt. Es ist sehr funktional und kontrastreich:

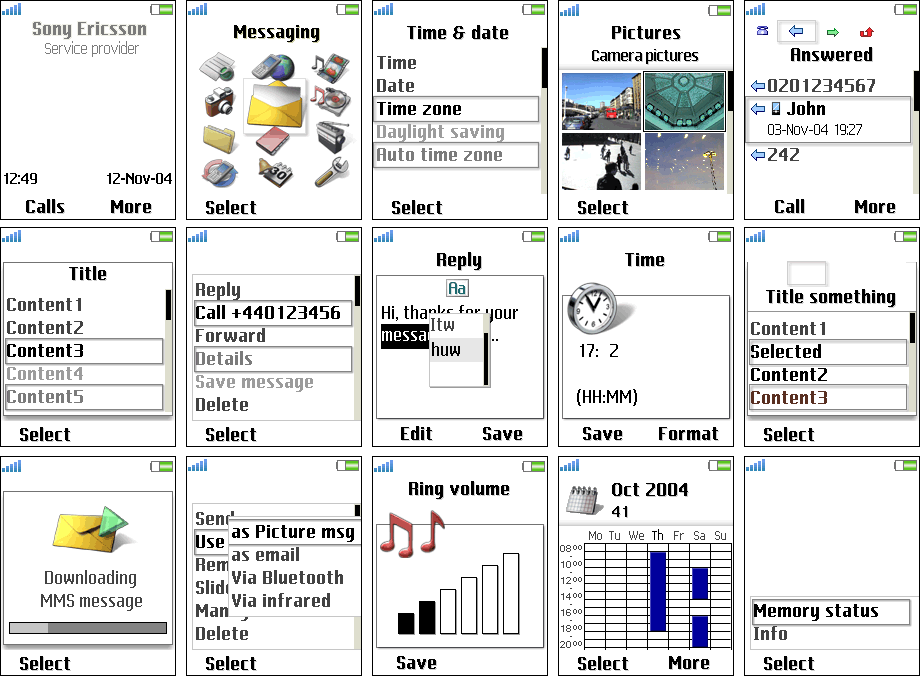

Einfaches weißes Theme

''@_white.thm [26kB]

Draußen im Sonnenlicht oder wenn man das Display als Leselampe verwenden möchte (Tip: Stoppuhr anmachen, dann geht das Licht nie aus!) ist ein weißes Theme ganz praktisch:
